Алексей Смирнов
Технолог аддитивного производства, инженер-металловед
Ади́тивная Manufacturing, или более привычное нам 3D-печать металлом, перестала быть просто инструментом для создания прототипов. Сегодня это полноценный технологический процесс, позволяющий выпускать серийные детали для критически важных узлов. Россия, как и многие технологические державы, активно развивает этот сектор. Мы не только купили зарубежные установки, но и создали собственные экосистемы производства порошков, разработки программного обеспечения и, что самое важное, внедрили собственные стандарты.
Для специалистов авиакосмической промышленности, инженеров-конструкторов и производственников понимание этой среды — не просто «полезно», а жизненно необходимо. Без знания того, как работают российские ГОСТы на аддитивные технологии, невозможно легально и безопасно интегрировать 3D-печатные детали в летательные аппараты. Сегодня мы разберем, какие процессы доминируют на отечественных производствах, на какие нормативные документы опираться и почему металл, напечатанный на лазере, по свойствам может превосходить кованый аналог.
- Как российские ГОСТы регулируют 3D-печать и чем они отличаются от международных стандартов ISO.
- Технологические различия порошковой камеры (SLM) и направленного лазерного сплавления (DED) в контексте российской промышленности.
- Почему авиакосмическая отрасль выбирает титан и никелевые сплавы, и как печатные детали выдерживают экстремальные нагрузки.
- Реальные примеры использования аддитивных технологий на российских предприятиях и перспективы локализации оборудования.
По опыту могу сказать, что многие до сих пор считают 3D-печать «чудо-технологией», которая решает все проблемы сразу. Иногда это работает наоборот — технология требует совершенно другого подхода к проектированию (DFAM). В авиации нельзя просто взять деталь, нарисовать ее в CAD-модели и отправить в печать. Здесь нужен глубокий контроль качества, понимание физики процессов и строгое соблюдение нормативов. Именно об этом и пойдет речь ниже.
Содержание
- Нормативно-правовая база: Стандарты ГОСТ
- Основные технологии аддитивного производства в РФ
- Материалы для промышленной печати
- Применение в авиакосмической отрасли
- Контроль качества и неразрушающий метод
- Экономика процесса: когда это выгодно
- Локализация производства и импортозамещение
- Часто задаваемые вопросы
Нормативно-правовая база: Стандарты ГОСТ
До недавнего времени инженеры опирались на международные стандарты ISO/ASTM. Однако развитие отечественного производства требовало адаптации норм под наши реалии. Сегодня действует группа стандартов ГОСТ Р 34.601 и специализированный ГОСТ Р 59726 «Изделия аддитивные. Термины и определения», а также более новые разработки, такие как ГОСТ Р 59734 «Изделия аддитивные из металлов. Требования к материалам и технологическим процессам».
Эти документы четко регламентируют терминологию, требования к металлическим порошкам (сферичность, дисперсность), а также параметры самих установок. Для авиакосмической отрасли это критично. Согласно регламентам, каждый баттер порошка должен иметь паспорт качества. При печати детали необходимо вести журнал параметров: мощность лазера, скорость сканирования, толщина слоя. Это позволяет проследить «биографию» каждой детали, вплоть до того, какая партия сырья была использована. Такая прослеживаемость — единственный способ получить сертификат летной годности на 3D-печатную деталь.
Основные технологии аддитивного производства в РФ
В промышленном сегменте чаще всего встречаются две основные технологии работы с металлом. Первая — SLM (Selective Laser Melting) или SLS. В камере, заполненной инертным газом, высокоинтенсивный лазер избирательно сплавляет тонкий слой металлического порошка. Так создается изделие послойно. Этот метод идеален для сложной геометрии, тонкостенных структур и деталей с внутренними каналами охлаждения, которые невозможно изготовить фрезеровкой.
Вторая технология — DED (Directed Energy Deposition). Здесь порошок или проволока подаются прямо в область плавления, формируемую лазером. Она часто используется для наплавки, ремонта деталей или создания крупногабаритных заготовок. В авиакосмической сфере DED активно применяется для нанесения износостойких покрытий на критические узлы турбин.
Иногда это работает наоборот. Для мелких деталей массой до 500 граммов DED будет неэффективен из-за грубой зернистости поверхности, и здесь без SLM не обойтись. Но если нужно восстановить вал двигателя или создать огромный структурный элемент фюзеляжа, DED выигрывает по скорости набора массы.
Материалы для промышленной печати
Материаловедение в аддитивных технологиях стоит на особом месте. Российская промышленность активно использует титановые сплавы, особенно ВТ6 (аналог Ti-6Al-4V). Этот материал обладает высоким отношением прочности к массе, что является «золотым стандартом» для авиастроения. Отечественные производители порошков, такие как АО «ТИТАН-ГРАФ» или НИИТЯЖМАШ, обеспечивают поставки порошка сферической формы, необходимого для лазеров.
Для работы с экстремальными температурами в двигателях применяются никелевые сплавы, например, ЖС6У или ЖС32. Эти суперсплавы очень трудно обрабатывать традиционными методами (сверлением, фрезерованием), так как они «съедают» инструмент. 3D-печать позволяет обойти эти трудности, формируя деталь в жидком состоянии, где механическое сопротивление не имеет значения.
Алюминиевые сплавы, такие как АМг6, также востребованы, особенно в наземной технике и космосе, где важна легкость конструкции. Однако алюминиевые порошки требуют особого контроля чистоты, так как они склонны к окислению.
Применение в авиакосмической отрасли

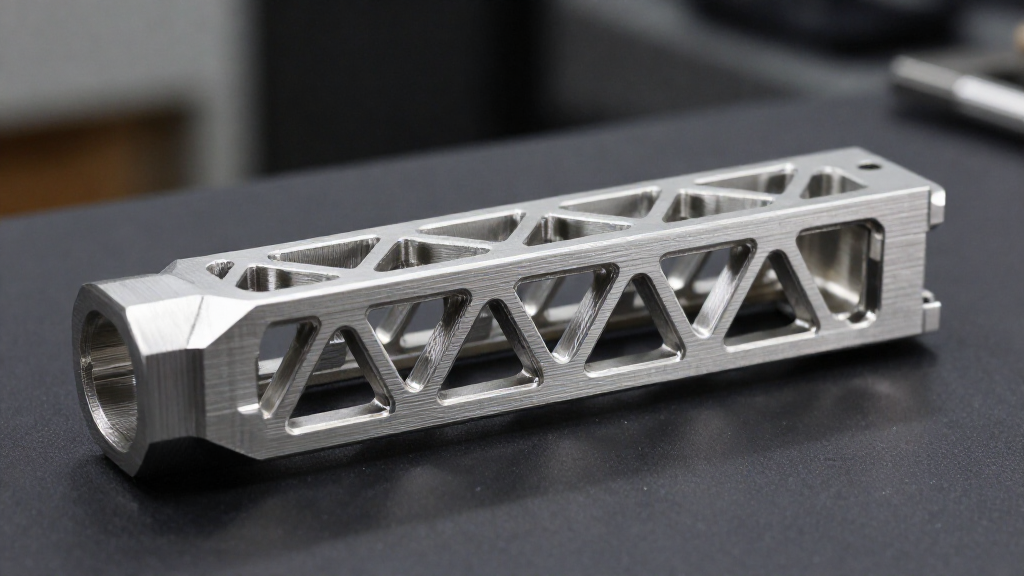

В авиакосмической сфере цель одна — снижение массы при сохранении прочности. Каждая сэкономленнаяgramма на борту самолета или ракеты-носителя позволяет увеличить полезную нагрузку или запас топлива. Аддитивные технологии позволяют создавать топологически оптимизированные детали. Например, классический кронштейн, который раньше фрезеровали из массивной заготовки, вырезая до 80% металла в стружку, можно напечатать в виде решетки со стенами толщиной всего 0.5 мм. Вес снижается втрое, прочность сохраняется.
Яркий пример применения — сопловые кольца двигателей. Фрагментированные сопла сложной формы, состоящие из десятков мелких деталей, можно объединить в один монолитный узел, напечатанный из жаропрочного сплава. Это исключает риски расслоения швов при высоких температурах. Кроме того, печатью делают элементы систем гидравлики и топливные форсунки, где сложная внутренняя проходимость является нормой, а не исключением.
Контроль качества и неразрушающий метод
Доверия к 3D-печати можно заслужить только цифрами. В России процессы сертификации регулируются жесткими требованиями. Для авиакосмической отрасли обязательным является неразрушающий контроль (НК). Чаще всего применяется рентгеновская компьютерная томография (КТ). Она позволяет увидеть срез детали послойно и выявить внутренние поры, непровары или включения шлака.
Внешний контроль включает измерения геометрических параметров на координатно-измерительных машинах (КИМ). Поверхность после печати всегда имеет шероховатость (шагрень), поэтому часто требуется постобработка — пескоструйная очистка или механическая доводка. Однако, если деталь печатается на современных установках высокого класса, шероховатость может соответствовать 4-5 классу чистоты, что допустимо для некоторых неответственных узлов без последующей обработки.
Экономика процесса: когда это выгодно
Сколько стоит напечатать деталь? Это вопрос, который чаще всего задают менеджеры. Стоимость часа работы установки варьируется от 3 до 10 тысяч рублей и более, в зависимости от оборудования. Однако экономика здесь другая. Если вы делаете 100 деталей методом литья, вам нужно делать сложную форму (пресс-форму), которая стоит дорого. В случае с 3D-печатью вы не тратите ни копейки на оснастку. Переключение с одной модели на другую занимает минуты.
Главный экономический выигрыш — это отказ от запасных частей. Раньше авиакомпания хранила на складе тонны запчастей для самолетов, которые простаивали годами. Теперь, если нужна редкая деталь, ее можно отсканировать, доработать в CAD и напечатать на месте. Это снижает складские издержки и логистические расходы.
Локализация производства и импортозамещение
После 2022 года тема импортозамещения в аддитивных технологиях стала стратегической. Долгое время рынок диктовали SLM Solutions (Германия) и Renishaw (Великобритания). Сейчас российские НИИ и заводы, такие как ОПК, МГТУ им. Баумана и частные стартапы (например, «Старлайн» или «R-Tech»), активно разрабатывают свои лазеры и управляющие контроллеры.
Кроме оборудования, критически важно иметь собственный источник порошков. Россия обладает колоссальной сырьевой базой титана и никеля, и мы перешли от закупки импортного сырья к производству собственного сферического порошка нужной фракции. Это гарантирует, что завод не встанет, если вдруг прервутся внешние поставки.
Часто задаваемые вопросы
Можно ли использовать 3D-печатные детали в серийном производстве самолетов?
Да, но только после прохождения сертификации. На данный момент печатные детали чаще всего внедряются во второстепенные узлы, в элементы двигателей (лопатки, камеры сгорания) и в производство запчастей. В России уже идут процессы внедрения таких решений в авиастроении, но это требует длительного тестирования.
В чем разница между SLM и DED технологиями?
SLM (порошковая камера) создает плотные, сложные детали с высокой точностью. DED (напыление порошка в лазер) используется для крупных деталей, наплавки и ремонта, обеспечивая высокую скорость наплавки, но требуя последующей механической обработки.
Какой стандарт регулирует качество металлических порошков для печати в России?
Основным документом является ГОСТ Р 59734, а также отраслевые стандарты авиационной промышленности (ВС), которые регламентируют химический состав, форму зерен и сыпучесть порошков.
Почему титан так популярен в 3D-печати в авиации?
Титан обладает исключительным соотношением прочности и веса. В авиастроении снижение массы конструкции напрямую конвертируется в экономию топлива и увеличение дальности полета. Кроме того, титан хорошо поддается лазерной плавке.
Алексей Смирнов — инженер-металловед с более чем 10-летним опытом в сфере материаловедения и аддитивных технологий. Специализируется на внедрении 3D-печати в промышленное производство и сертификации деталей для ответственных узлов.
